美国ATI仪表A15/82氟化物分析仪

产品描述

氟化物被广泛加入饮用水系统中，以帮助防止蛆牙，一般以液体氟硅酸的形式加入，通过计量泵投加。经常按进水比例加氟过程，最终对氟浓度的监测是很有用的，在过量加氟时提供报警。

最佳氟的浓度为1 PPM左右是安全的，但控制系统有可能将氟浓度加到2PPM以上，因此需要尽早检测，另外加药量损耗也要用在线氟化物监测仪来快速而且可靠的检测。

ATi的Model A15/82氟化物分析仪器提供对饮用水中的自由氟浓度连续检测，本系统使用氟化物敏感的离子选择电极(ISE)、它能对低到0.1 PPM和高到1 000ppM浓度进行可靠的测量，一个化学采样模件为传感器提供样品准备，测量的氟化物浓度在控制器上显示，控制器也提供报警和模拟量输出。

工作原理

和PH传感器测量氢离子一样，氟化物ISE传感器测量溶液中的F一离子，在传感器的顶尖上有一个氟化镧晶体，它能产生正比于氟离子浓度的电压，一个独立的参比电极用作比较，测量所产生的电压，此电压通过差动输入放大器放大测量。因为溶液中的氟离子活动是PH和离子浓度的函数，所以在被测样品中加少量的缓冲剂。来保持一个稳定状态，在这种状态下，氟离子浓度和氟离子活性成正比。

在工作中，少量样品用泵打到系统中和缓冲液混合，然后活化处理后的样品流入一个反应腔内，在反应腔内氟化物传感器ISE和参比电极靠近安装在一起，并在腔内连续测量流动的样品氟浓度的变化并在控制器上反应出来，测量后样品排放到样品入口溢流腔的废水一侧。

氟化物分析仪很少需要维护，一加仑缓冲液可以使用4 5天，每60—90天需校准一次，在样品入口管线上有一个三通阀，在需要校准时，氟化物标准液可通过此三通阀进入反应腔内。校验标准液可以用和设备一起提供的l 00PPM标准液制备。缓冲液很容易用普通的醋制备。

A15/82氟化物分析仪技术指标

电子控制器

范围：0-1.00PPM最小0-1000PPM最大

精度：里程的±5%，重复精度：里程的±2%

漂移：每月<0.1PPM

显示：16字符字母数字背亮式LCD

控制继电器：ON/OFF带可变死区和延时

报警输出：独立报警继电器、带双设定点

模拟量输出：隔离4-20mA，最大负载电阻600W，可编程输出量程，输出可反向

操作条件：0-500C，0-95%RH(相对湿度)无冷凝

电源：110/220VAC±10%，50/60Hz

外壳：标准型为盘装式，备选型为NEMA 4X墙装式

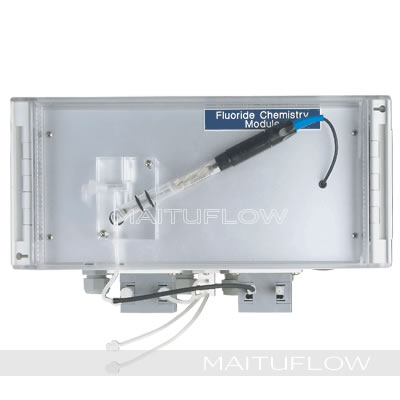

化学采样模块

氟化物传感器：氟离子选择电极传感器

参考传感器：可重装银/氯化银参考电极

传感器电缆：标准5英尺，响应时间：T90=90秒

采样泵：内管式泵，50CC/min，缓释剂泵：内管式泵，0.5CC/min

测量腔：注塑聚丙烯

温度范围：0-500C

推荐采样流量：在入口溢流组件处2-10GPH

采样入口：内径1/4＂胶管接头

水样排放口：内径1/2＂胶管接头

电源：120VAC，60Hz，220VAC，50Hz(备选)
