- 产品名称:
精密金相制样实验室用台式金相试样切割机
- 所属分类:金相切割设备和耗材
- 金相制样实验室用高速砝码式精密金相试样切割机CUTLAM micro2.0型； 金相制样实验室用小型三轴全自动精密金相试样切割机CUTLAM micro 3.0型 ...
-
产品描述
 |
 |
 |
技术特点 |
圆形切割范围：
当使用Φ200mm切割片时，最大 切割能力可达Φ50mm。 |
重力型切割是切割轮固定，样品固定在与砝码相连的可水平 |
| 样品夹持 | ||||||||
| 5种样品夹具 夹持不同形状的样品 | ||||||||
 |
 |
 |
 |
 |
||||
| 四螺栓紧固槽型夹具 夹持Φ12mm-50mm |
单螺栓紧固V型槽夹具 |
双螺栓紧固V型槽夹具
最大夹持Φ12mm样品 |
四螺栓紧固V型槽夹具
最大夹持Φ12mm样品 |
六螺栓紧固槽型夹具 夹持异形样品 |
||||
| 切割冷却 | ||
 |
 |
|
| 10L水循环冷却系统 泵送能力13L/min 配100μm内置过滤网和外置清洗喷头 (随机配送) |
721型切割冷却浓缩液 稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次 |
|
| 切割配套 | ||||||||||
 |
|
|||||||||
|
φ30/50/75mm法兰盘
用于紧固和安装不同孔径的切割轮（默 认配送φ50mm法兰盘）φ30mm法兰盘适 合φ150mm以下切割轮使用，φ50mm法兰 盘适合φ200mm以下切割轮使用，200MM 以（含）以上适合使用φ75法兰盘。 12.7mm转25.4mm切割轮孔径调整环 5个/包 |
||||||||||
| 设备技术数据 | CUTLAM Micro 2.0 |
| 可使用切割轮的直径 | 75mm或者102mm或者125mm或者152mm或者 203 毫米 |
| 主轴直径 | 12.7 毫米 |
| 切割轮紧固法兰直径 | 50 毫米 |

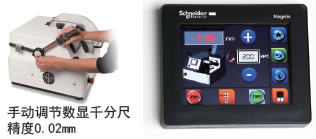

| 切割臂可横向移动距离 | 80毫米，手动数显，精度0.02毫米 |
| 切割轮转速 | 程控调速，从200到4000 rpm（或选配极低转速配置，从50-1000RPM） |
| 切割腔室防护设计和照明 | 带全景视窗的高强度金属框架外罩，配LED照明和安全闭锁系统 |
| 切割定位方式 | 手动目测 |
| 循环冷却系统 | 配备10升水箱的冷却液循环过滤喷射系统，脚轮，配100μm内置过滤网 |
| 主机功率和配电需求 | 600W，220V-50Hz |
| 尺寸（长 x 高 x 深）与重量 | 430 x 300 x 450 毫米（上盖开启为644毫米），40kgs |
 |
|
|
超薄的切割轮配合水平切割能够满足样品的精确取样要求（最小能够到0.1mm)多轴全自动切割可以使用垂直，平行，往复，间歇等多种切割方式来满足复杂结构的切割需求。配备负载感应调速进刀，满足复杂材质的切割。 |
技术特点 |
圆形切割范围：
当使用Φ230mm切割片时，最大切割 能力可达Φ77mm。 矩形切割范围： 当使用Φ230mm切割片时，最大切割 能力可达55×480mm |
 智能数显切割过程控制，操作更直观，更 简单，300套过程控制 参数可预存。 |
||
|
多轴移动速度可程控设定，能够切割更多的零件种类。 |
| 样品夹持 | |||||
 |
 |
 |
 |
||
| 快速紧固夹具 （左右各一个） 夹持形状均匀的材料 |
电动X轴移动平台 |
激光切割定位
辅助切割夹持 |
|||
| 切割冷却 | ||
 |
|
|
| 30L水循环冷却系统 泵送能力25L/min 配100μm内置过滤网和外置清洗喷头 |
721型切割冷却浓缩液 稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ75mm法兰盘
用于紧固和安装不同孔径的切割轮 12.7mm转25.4mm切割轮孔径调整环 5个/包 |
||||||||||
| 设备技术数据 | CUTLAM Micro 3.0 |
| 可使用切割轮的直径 | 152mm或者 203 毫米或者230mm |
| 主轴直径 | 12.7 毫米 |
| 切割轮紧固法兰直径 | 75mm |
| 样品可切割尺寸 | Ø 77 毫米 (在使用Ø 230 毫米切割轮时) |
| 切割论下缘到切割平台的距离 | 70毫米（在使用230毫米切割轮时) |
| 进刀方式 | 自动垂直切割，Z轴程控进刀速度0.1mm-20mm/秒可调，可程控连续或者间歇进刀 |
| 样品平台Y轴移动能力 | Y轴移动行程最大为270毫米，程控从0.1到20毫米/秒的移动速度 |
| 样品平台X轴移动能力 | X轴西东行程最大50毫米，电动步进精度0.01mm |
| 切割轮转速 | 程控调速，从1000到4000 rpm |
| 样品夹持工作台 | 配备12毫米T型槽镀铝不锈钢小型工作台。 |
| 切割腔室防护设计和照明 | 带全景视窗的高强度金属框架外罩，配LED照明和安全闭锁系统 |
| 切割定位方式 | 激光定位 |
| 循环冷却系统 | 配备30升水箱的冷却液循环过滤喷射系统，带脚轮，配100μm内置过滤网，切割室外置清洗喷头 |
| 主机功率和配电需求 | 1100W，220V-50Hz |
| 尺寸（长 x 高 x 深）与重量 | 620x470x750毫米（上盖开启为812毫米），80kgs |
