• 产品名称:

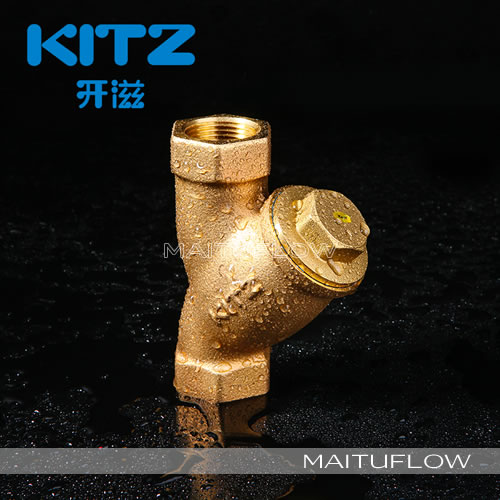

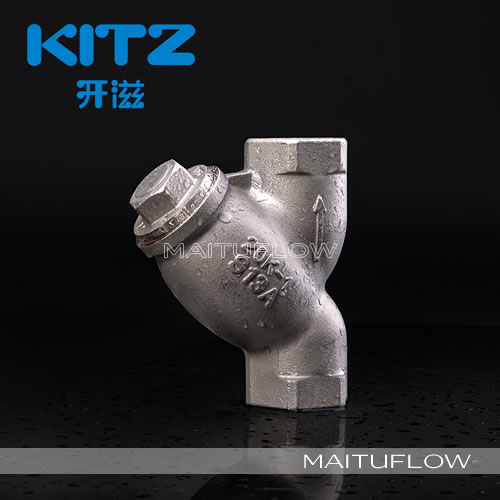

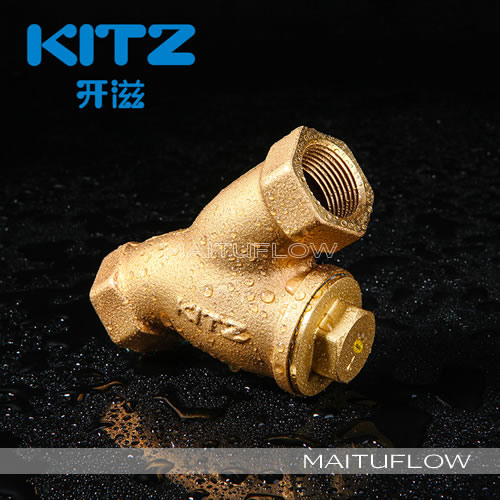

    日本北泽(KITZ开滋)过滤器

  • 所属分类:日本北泽
  • 过滤器:能够将流经管路的流体中的杂质分离、清除的一种阀门产品。该过滤器的构造是,内置过滤流体中杂物及垃圾的过滤网,在过滤器本体连接到配管的状态下,就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。
    日本北泽KITZ有着相当全面的产品线,主要产品为球阀、蝶阀、闸阀、截止阀、止回阀、过滤器和执行机构等。 ...
日本北泽(KITZ开滋)过滤器

产品描述

支持各种流体的KITZ开滋过滤器

在流经各种管道的水、油、气体、空气、蒸汽等各种流体中,混入流体中的杂物、配管内腐蚀、密封垫圈等脱落产生的垃圾等,放置不做处理的话,会损伤安装在管道上的各种阀的阀座,缩短其使用寿命,同时,可能会导致各种机器不能正常运转,损坏机器。为了防患于未然,对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能。该过滤器的构造是,内置过滤流体中杂物及垃圾的过滤网,在过滤器本体连接到配管的状态下,就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。

Y型过滤器材、过滤网的种类和选定

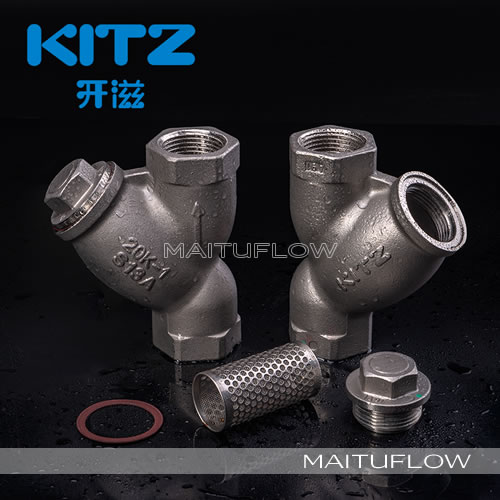

过滤器中内置了用于清除流体中的杂物、垃圾等的过滤网。但需要考虑流体的种类、规定的压力、流速等,来选择过滤网的目数。Y 形过滤器的过滤网中分为在不锈钢板上按规定间距开孔的多孔板过滤网和使用不锈钢线编成的平纹或叠纹的铁丝网以及在该铁丝网上安装加固用多孔板的双重结构网筛。

不锈钢钢丝网型

不锈钢钢丝网型表述为目数(Mesh)。目数是表示铁丝网孔数的单位,平纹时,指 1 英寸间 1 列的网眼数。目数越大,网眼越密。但是,请注意,即使是相同目数,由于线直径不同,孔径面积也不同。右图中 1 英寸间 1 列有 5 个网眼,是 5 目的过滤网。

(过滤网的种类)

多孔型在表示网眼密度时,不使用目数。多孔板表述为孔径×间距。

KITZ 过滤器的标准目数如下表。

品种 标准规格 选项
青铜・铸铁・球墨铸铁(20K 除外)

Y 型过滤器

60° 交错式不锈钢钢板 20/ 30/ 40/ 60/ 80/ 100 目

(不锈钢丝平纹・穿孔板加固)

球墨铸铁 (20K) ・不锈钢・铸钢

Y 型过滤器

40 目(不锈钢丝平纹・穿孔板加固) 20/ 30/ 40/ 60/ 80/ 100 目

(不锈钢丝平纹・穿孔板加固)

青铜・无铅青铜・铸铁・球墨铸铁(20K 除外)

Y 型过滤器・U 型过滤器

国土交通省公共建筑工程标准

符合规格产品

40 目(不锈钢丝平纹・穿孔板加固) 80 目(不锈钢丝平纹・穿孔板加固)
