日本易威奇(Iwaki)IX高精度计量泵

产品描述

高吐出量、高精度、高可控性

高效无刷电机驱动隔膜式计量泵

IWAKI HI-TECHNO PUMPS 高精度计量泵

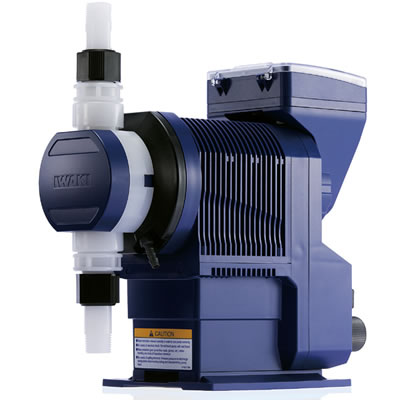

易威奇IX-B系列是次世代高精度无刷直流电机驱动隔膜式计量泵，流量控制范围广，从7.5mL/H 到45L/H 超广流量范围，并且搭载多种全自动操作模式。实用性也得到大幅提升，包括支持高灵活性安装方法和不同的连接方式。

独特电机设计

IX-B 采用无刷直流(BLDC)电机控制冲程频率，一般类似的计量泵大都采用步进电机设计，但高效无刷直流电机在更紧凑的结构内，提供更高功率输出，并且让IX-B 系列达到45L/H 的高吐出量。

排气阀设计 (已注册专利）

IX系列其中一个优势是专利的排气阀设计，提供优异的排气性能。

IX-B继承了这个优点，不会发生气锁和吸入异常问题。

高灵活性安装 (已注册专利）

IX-B系列在设计上容许安装在不同的位置，大大提升实用性。控制器的位置，可以按照现场实际情况重新设定。而整台泵亦可以简单地从底座安装式改为挂壁式，而无需额外配件。

增强耐化学性

过流端材质仍然是高耐化学性的PVDF，和 FKM 或EPDM 两种密封选择。与此同时，新型非弹性体固态PTFE 膜片，可以更好地抵抗化学气体的渗透和全方位提高化学耐受性。

LED 显示屏

特大LED 显示屏可以简单清楚显示操作条件，一目了然。即使在远处或黑暗位置，亦可以很容易查看泵的状态。

IX-B资料下载

高调节比和高精度

IX-B系列的调节比达到1000:1，并以无刷直流电机控制冲程频率。控制范围内重复精度达到1%，最小流量更达到0.0075L/H。

不同的连接方式

标准接头包括软管、螺纹、法兰或联管节，任何应用情况都可以轻松完成安装。

安全设计

所有型号均配备膜片破裂探测器，以保护用户及环境。另外，异常检测器能在出口管路堵塞或错误操作导致高压情况下，保护管道。即使膜片破损，排水孔也可确保泵操作安全。

高调节比

通过完整电机控制功能独立地控制吸入和输出端速度，可提供最高750:1调节比。

高节能和环保

通过使用螺旋齿轮和辅助弹簧，与一般传统回弹设计相比，功耗降低了70%。

高精度投药控制为每一个化学投药应用提供解决方案。

易威奇IX系列是数控直驱隔膜泵，多年高端电机科技成果带来极准确、高效节能和高分辨率计量泵。IX系列能满足当今行业自动化学品输送的需求。

精密化学投药操作

阀门设计在任何流量下仍可保持精确的计量，同时电机调节排放和吸入速度，以实现高精度（+/-1%），一切有赖高效益的机械驱动隔膜泵设计。

低脉动稳定输出

流量控制是通过调节吐出速度（吸入速度固定），保证在任何流量下的稳定输出。低脉动减少了对管路的冲击（惯性力）和负载。

高效泵头设计结合高压缩比

由于固定的（最大）冲程长度，高压缩比让泵可以实现无空气锁的快速启动。

可输送粘性液体

标准IX系列可输送的最高液体粘度分别为IX-C：1000mPa.s，IX-D：300mPa.s。

安全设计

所有型号均配备膜片破裂探测器，以保护用户及环境。另外，异常检测器可以在堵塞或不当操作所引起的高吐出压力情况下保护管道。即使膜片损坏，排水孔也可确保操作安全。（在某些情况下可能无法检测关闭操作中出现的压力突然上升。如果使用的管道或机械抗压力较低，请另行安装安全阀。）

防气蚀

当输送粘性液体时，可以改变吸入冲程速度来避免产生气蚀。（可编程吸入速度：正常速度的75%，50%或25%）

IX-CD资料下载

排气功能

通过键盘操作或信号触点（AUX）在任何模式下以最大冲程率运行泵，即可进行排气。

校正功能

泵在出厂前已进行校正，但是由于管道布置和液体特性不同，建议在安装时重新进行校正。

IP65

驱动单元和控制单元分别密封于防护级别达IP65的外壳内。

• 最大流量是于室温及最大吐出压力下输送清水时所测得的性能，将随压力下降而上升。

• 环境温度范围: 0-50℃ ( 只限室内使用)

• 环境湿度范围: 0-90%RH ( 控制器非冷凝状态)

• 其他管道连接方式请与易威奇联系。

注 1: IX-C060S6 在流量低于 0.4 L/h 时不能保证精度。IX-C/D150S6 在流量低于 1.5 L/h 时不能保证精度。IX-D300S6 在流量低于3.0 L/h 时不能保证精度。

注 2: 当输送粘性液体时流量会下降。在这类应用时，选型时应保留足够富裕。

注 3: 于没有粘度变化、没有结冰、没有输送桨液的情况下。
