美国ATI仪表Q45C4/Q46C4电导率分析仪

产品描述

虽然电导测量原理很简单，但在实际应用中往往很复杂。简单的双电极传感器虽然价格便宜，但是只适用于很清洁干净的水 体测量，如果水中污染物呈粘性物质较多时，会粘附在传感器表面，带来测量精度的降低。因此双电极传感器就不能满足这种应用要求了。ATI的Q45C4-4电极电导测量仪能适用于几乎所有的水基溶液的电导测量，包括饮用水、工业循环水、电镀水、工业生产水。4电极传感器采用独特的驱动控制方式，使传感器的测量范围可从0-200ms到0-2000ms(2s)，其自动分程特征可以根据水中电导的实际值选择相应的量程范围，对于一些化学溶液应用场合可以选择浓度测量显示来测量溶液的浓度。

变送器特点

回路电源，交流电源，电池电源多种供电模式：

回路电源16-35VDC，4-20mA输出

交流电源115／230VD C双继电器，二路4-20mA输出

电池电源(9V)控制器，两路0-2．5V DC输出

数据存储：9V电源供电的电导仪具有数据存储功能，能运行l 0天，存储3 2000个数据点

操作方便：4键操作，菜单式人机界面。

双继电器/双模拟量输出：交流电源型提供2个继电器，可设为”报警模式”或”控制模式”，两路模拟量输出。

诊断信息：诊断信息提供清晰的系统运行状况。

标定灵活：两点式标准液标定或取样标定。

四电极传感器的优点

美国ATI Q45C4电导测量仪采用坚固耐用的4电极传感器，提供一个从0-200ms到0-2000ms（0-2s）的电导测量范围，实现单一传感器大范围的电导测量应用。这样就避免了像一般电导仪那样需要配置不同电导常数的传感器来适用不同量程范围段的电导测量，4电极传感器不仅具有测量范围宽广的特点，而且还具有抗表面脏物粘附的功能。控制器中的自动补偿功能能使传感器在部分粘附的情况下也能获得一个精确的测量结果。如果传感器表面有严重粘附时，系统会显示并提醒用户即使对传感器表面的粘附物进行清理。传感器安装方式有多种选择：有1″NPT管理道或罐体安装，1-1/2″或 2″卫生型安装方式和1-1/4″带压管道插入式安装。

4电极传感器工作原理

常规传统的双电极电导传感器中有2个电极，一个电极叫驱动电极，产生电流方通过溶液；第二个电极叫测量电极，当测量溶液通过电极会产生与溶液导电物质浓度成比例的电流。由于这种双电极传感器只有2个电极，因此限制了电导的测量范围相对比较狭窄。

4电极传感器将上述两种电极功能分割在2组电极上，一组电极用于励磁电流的产生，另一组电极用于溶液通过电驱动电极所产生电流的测量。因为两组电极的功能是独立的，不受极化的限制，因此4电极传感器能在0-2S/cm电导量程范围内进行工作。

传感器特点

4-电极型传感器：允许测量范围可达0-2，000，000ms.

PEEK本体材料：具有很强的抗化学腐蚀和机械性能。

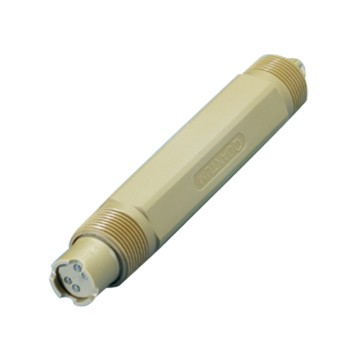

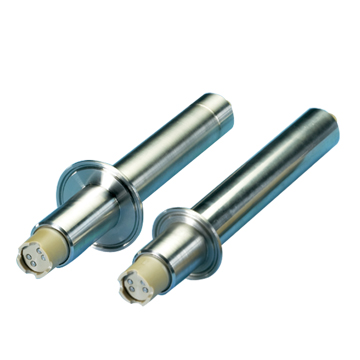

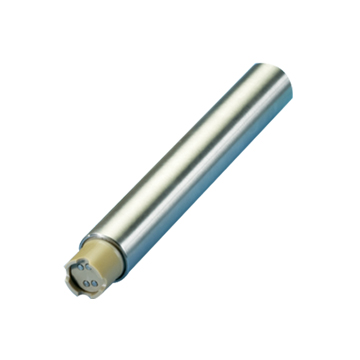

多种安装方式：有1″NPT标准和插入型，以及1-1/2″或 2″卫生型安装方式。

钛材质电极：传感器中的4个电极材料为钛材，具有很好的抗化学腐蚀作用。

传感器自诊功能：此功能可以对传感器发生密封池泄漏或测温元件失效进行报警提示。自动防传感器粘附糊住功能可以对传感器在有部分被水中赃物粘附住时进行自动补偿，当传感器被严重粘附不能再工作时，控制器会提醒用户要求对传感器表面进行清理维护工作。

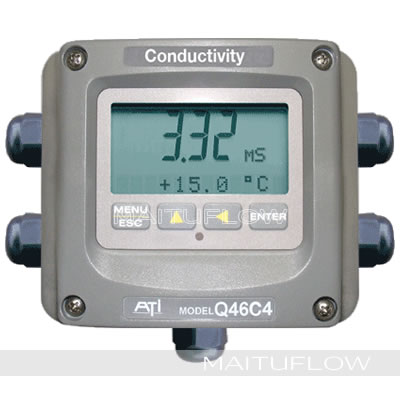

备注：Q45C4停产，用Q46C4代替
